DIY Projekte und Reparaturen an Geräten und

Geschichten zum Thema Hobby Elektronik… der 70er und 80er

(Von Jens Kelting)

Selbstprojekte oder Reparaturen erfordern oft spezielle Bauteile. Damals - in den 70er und 80er Jahren gab es fast in jeder kleinen Stadt einen Elektronik-Laden.

Die Schaufestenster vollgepackt mit Bauteilen, Bausätzen und zahlreichen Artikeln, die man heute nicht einmal mehr im Internet findet. Der Hobbyelektroniker baute seine Geräte noch selbst, erdachte die Schaltungen und freute sich über jeden Transistor, dernach Einschalten nicht gleich mit einer Rauchwolke ins Jenseits befördert wurde.

Schon ein kleiner Fehler in Schaltung, Layout oder Verdrahtung macht das Projekt zur Elektronik-Bombe. Knalle und Qualm - sowie defekte Bauteile garantiert. Für heute Programmierer ein unvorstellbares Ereignis…

So galt es darum benötigte Bauteile beim Elektronikhändler zu erweben - möglichst preiswert. Doch das Internet gab es nicht - und so war man auf den örtlichen Elektronikladen oder in weitläufiger Umgebung angewiesen. Alternativ gab es noch den Versandhandel - doch dazu musste man erst einmal wissen WO der nächste Versanhandel ist.

Die Bestellung wurde per Telefon oder Bestellarte aufgegeben. Fax oder Mail gab es nicht.

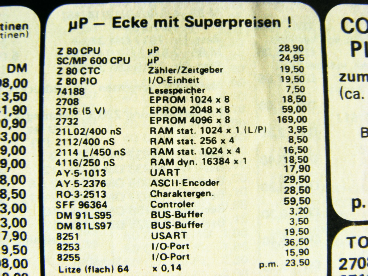

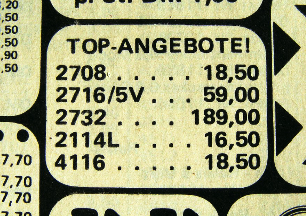

So aussergewöhnlich wie die Bestellmethoden waren auch die Bauteilpreise…

EPROM Bausteine

Das EPROM bildet einen einfachen, nicht flüchtigen NUR-LESE-SPEICHER. Bekannt aus zahlreichen Geräten in denen man Software integrieren musste. Heute sprechen wir von SSD-Platten die ebenfalls Daten OHNE Stromversorgung speichern.

In den 70er und 80er Jahren wurde Software in Form von Programmen in Bausteine dieser Art geschrieben. Der Fachmann nannte den Vorgang „brennen“ der binäre Information in die Speicherzellen schreibt. In Form der Hexadezimalen Sprache wurden einzelne Bits in die adressierten Speicherzellen geschrieben. Ein Vorgang der zahlreiche Parameter benötigte:

- Einen leeren, zuvor mit UV-Licht gelöschten Baustein.

Zu diesem Zweck verfügen alle EPROM Bausteine über ein Fenster, durch das intensives UV-Licht (Wellenlänge 254nm) den Löschvorgang einleitet. Für den eigentlichen Löschvorgang wird eine spezielle Löschlampe benötigt, die über einen festgelegten Zeitraum (zwischen 10 und 30 Minuten) UV Licht auf die IC einwirken lässt. Die Zyklen der Löschung und Programmierung sind bei einem EPROM zwischen 100 und 300 Vorgängen begrenzt. Allerdings sind im Laborversuch weit mehr Löschvorgänge durchgeführt worden - ohne Ausfall der Bausteine.

EIne Alternative zum relativ teuren IC mit Quarzglasfenster sind OTP (One Time Programmable) - die aus einem NORMALEN EPROM bestehen - nur über KEIN Fenster verfügen. Genau erklärt sind es dann ROM (Read Only Memorys) - wobei immer noch das Grundprinzip des EPROM verwendet wird.

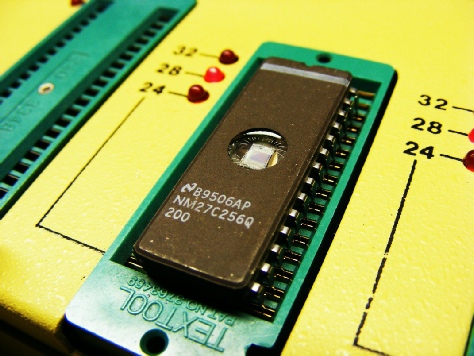

Programmierung eines Narional Semiconductor EPROM vom Typ NM27C256Q200

in einem TEXTOOL Sockel. Das Programmiergerät verfügt über verschiedene Algorithmen mit denen eine Vielzahl von Herstellern programmiert werden können.

EPROM Typen

Je nach Anwendungsfall gibt es verschiedene Grössen. Die Grösse bezieht sich auf den maximal verfügbaren Speicherzelleninhalt. Auch die Bauform und Grösse (Anzahl der Anschlüsse) verändert sich etwas durch die Speichergrösse.

Bezeichnungen sind nach Hersteller unterschiedlich. Dabei hat man sich bei EPROM auf die Anfangsziffern 27 geeinigt. IN der Vorzeit (auch Steinzeit) wurden noch Typen mit 25xx und 65xx gefertigt - die mittlerweile aber selten sind. Genau hier verfügen wir noch über Restbestände (insbesondere interessant für alte Synthesizer und Effektgeräte - sowie Computer der ersten Generationen…) die wir selbst an Privatpersonen abgeben oder kommerziell über bekannte Ansprechpartner (siehe Links.)

Angefangen hat es mit Bausteinen vom Typ 2708. Diese sind einfach strukturiert in Form von 8-Bits am Datenausgang. Bevor hier eine komplette Abhandlung zum Thema Binäres-Dezimales-Hexadezimales Zahlensystem entsteht, verweise ich auf einschlägige Webseiten und unsere Medienangebote.

Auswahl einiger, bekannter EPROM Typen:

2708 / 2508

2716 / 27C16 (Selten) 2516 (Alter Typ)

2732 / 27C32 (Selten)

2764 / 27C64

27128 / 27C128

27256 / 27C256

27512 / 27C512

27C1000 / 27C1001 / 27C010

27C2001 / 27C020

27C4000/ 27C4001 / 27C040

27C080

27C1024

27C201

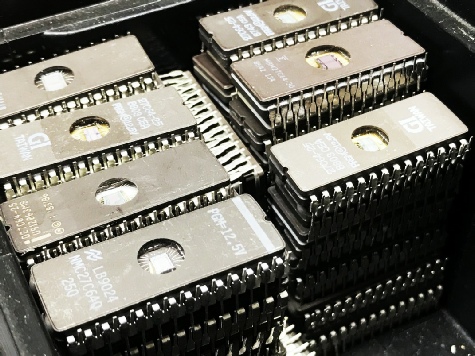

EPROM 27C64 mit Bauteillager nach erfolgreicher Löschung und Prüfung. Wir haben zahlreiche EPROM als programmierte Logik eingesetzt um in bestimmten Anwendungen typische CMOS-Logikbaustein Sammlungen zu vermeiden.

EPROM Einsatzbereiche

Der Einsatz von EPROM in Geräten ist extrem unterschiedlich.

ZU 99% werden Speicher dieser Art als Softwarespeicher in Verbindung mit einem Mikroprozessor eingesetzt. Dabei startet de Prozessor beim hochfahren die erste Adresse des EPROM um weitere Befehle auszulesen. Dies erfolgt durch weitere Adressierung der Adressleitungen um sich die im Speicherbaustein vorhandenen 8-Bit Datenwörter zu holen.

In dieser Konstellation spricht man von einem 8-Bit System - bei dem das BYTE (1 Byte = 8 Bit) mit dem das lauffähige Programm im binärcode in den Prozessor geladen wird. Damit dieses Programm abgearbeitet wird, gehört zum Prozessor noch ein RAM.

Eine weiteres Einsatzgebiet des EPROM ist die programmierte Logik. Dabei arbeitet der Baustein als „LOGIK-ARRAY“ aus dem bei bestimmten Eingangssignalen vordefinierte Ausgangssignale erzeugt werden. Komplexe Funktionen wie Flip-Flops, Zähler und Schieberegister können nur mit EPLD oder FPGA Bausteinen erreicht werden.

Das EPROM bildet dabei eine einfache Methode, ein typisches „IC-Grab“ zu umgehen.

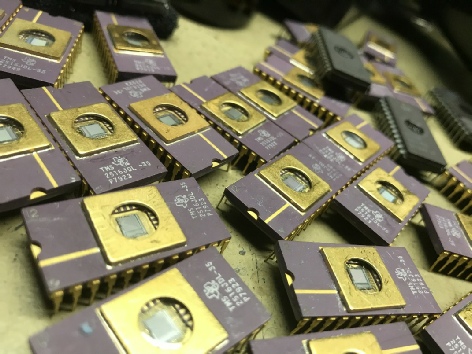

EPROM Texas Instruments vom Typ TMS2516

Ein typisches 8Bit x 2048 Worte EPROM der ersten Stunde. Kompartibel mit dem 2716 - der in der seltenen CMOS-Version 27C16 hergestellt wurde. 2KByte x 8 Bit

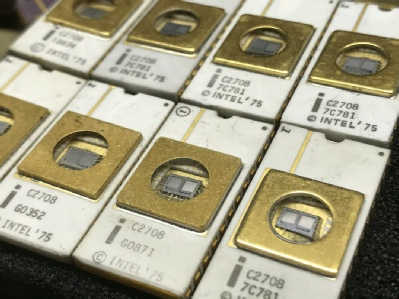

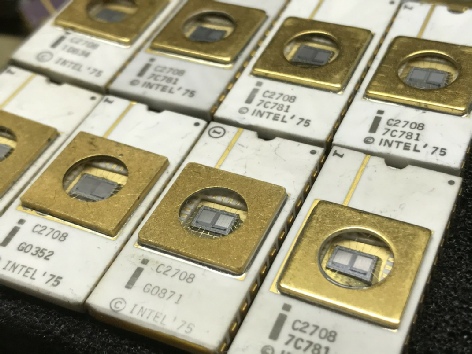

EPROM Intel C2708

Ein typisches 8Bit x 1024 Worte EPROM der ersten Stunde. Ein seltenes - in dieser Bauform kaum noch erhältliches EPROM. 1KByte x 8 Bit

EPROM im Lagerbehälter zur weiterbearbeitung. Grundsätzlich sollten EPROM immer ESD gerecht gelagert werden da die Bausteine empfindlich auf elektrostatische Entladung reagieren.

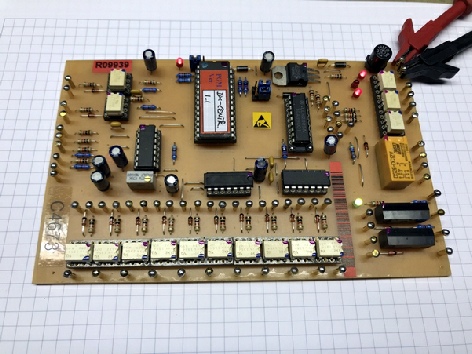

Leiterplatte (DX2000 Erweiterung) mit EPROM als Logikarray. Durch Verwendung dieser Funktion konnten auf der Baugruppe zahlreiche IC eingespart werden. Das EPROM ist KEIN Prozessor und somit extrem pflegeleicht. Die LP kann auch als DIY Projekt umgesetzt werden.

Qualität, Preise und Verfügbarkeit

Löschung und Programmierung von EPROM Bausteinen ist relativ einfach. Die Preise variieren jenach Anbieter.

Einige Internethändler leben auf dem Mond und rufen entsprechende Mondpreise auf. Ein Rätsel - welche schwachsinnigen Algorithmen für die Preisfindung verwendet werden. Wahrscheinlich ist es Mondrotation, Feuchtigkeit und die Quadratwurzel der maximalen Mondbevölkerung… Idiotie und Schwachsinn zu diesem Thema sind keine Sekunde wert es zu ändern.

Bleiben wir bei der Realität.

Handhabung und Qualität

EPROM sind empfindliche Bauelemente. Das beginnt bereits mit Lagerung und ESD/EGB (Tutorial über diese Begriffe als Video) gerechter Handhabung. Auch wenn diese Bausteine über interne Schutzdioden verfügen - besteht immer die Gefahr einer Zerstörung - oder teilweisen Zerstörung der Funktionen. Genau hier liegt das Problem: Ein Baustein kann vorgeschädigt werden - fällt aber erst später aus. Ein Szenario, das sich später kaum nachvollziehen lässt - aber zum Ausfall führt.

Daher ist es für mich ein Gruselbild - sehe ich EPROM auf Tischdecken oder Holzplatten, Papier oder Styropoor - wenn Bilder angeblicher „Professioneller Elektronik Händler“ erstellt werden.

Daher wichtige Grundlagen:

- EPROM grundsätzlich NUR in geeigneten, elektrisch-leitfähigen Behältern lagern, bewegen oder verabeiten.

- Bausteine während des Reinigungs- und Aufabritesprozesses auf einer geerdeten Unterlage bearbeiten.

- Grundsätzlich NUR an ESD/EGB geeigneten Arbeitsplätzen Arbeiten an EPROM durchführen.

Preise

Generell gilt immer - Angebot und nachfrage. Aber was ist ein Angebot - und was ist echte Nachfrage. Die wenigen DIY-Freaks oder Servicebereiche benötigen keine 100 Stück davon im Jahr. Also diese Nachfrage kann den Preis kaum bestimmen.

Die Industrie kauf meistens nur ORIGINALBESTÄNDE in ungeöffneter Verpackung - also hier kann der Preis für gelöschte und aufgearbeitete EPROM auch nicht erzeugt werden.

Also bleibt nur noch die Mondpreistheorie.

Daher stellen Sie bei Bedarf an einem der oben genannten Bausteine eine Anfrage an die Firma HELKUEB oHG. Sie erhalten ein realistisches Angebot für DIY und Sericeanfragen.

Gleichzeitig erhalten Sie auch einen Programmier- und Kopierservice für Bausteine.

 wahre „Mondpreise aus dem Weltall“ auf - um ihre (meistens noch in grottenschlechtem Zustand befindlichen) Bausteine zu verkaufen.

Das Prädikat „Klebstoffreste am Fenster und verbogene Beinchen können sein… die Bausteine sind ungeprüft, Korrosion an Beinchen möglich…“ deklariert diese Ware für mich als SCHROTT! Erstaunlich, welcher Elektronik-Gammel in Listen einiger Anbieter steht.

Daher möchten ich an dieser Stelle etwas Aufklärungsarbeit leisten.

Wir haben uns lange mit dem Einsatz von EPROM als Logik-Array und als Ersatzteil für zahlreiche Geräte beschäftigt.

Im Laufe der Servicetätigkeiten haben wir zahlreiche Bausteine kopiert - um defekte Geräte wieder zum „laufen“ zu bringen. Dazu gehörten auch DEFEKTE ERPOM

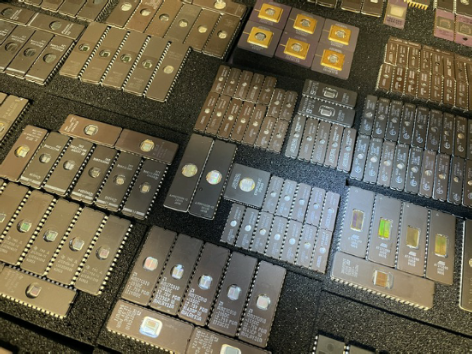

EPROM Lagerbestand HELKUEB oHG - vorbildliche ESD/EGB gerechte Lagerung und Sortierung.

HIer findet der Servicetechniker mit grosser Wahrscheinlichkeit den seltenen Spezialbaustein. Auch in Stückzahl 1 - was und bei Servicearbeiten geholfen hat.

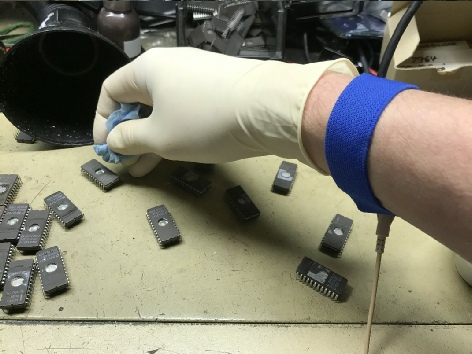

Aufarbeiten und Reinigen der Bausteine. Trotz Handschuh und Reinigungsflüssigkeit (kein Alkohol) entsteht KEINE messbare Ladung (Influenz) um den Baustein. Verantwortlich dafür ist die ableitfähige Unterlage, leiffähiger Fussboden, Handgelenkband - sowie Kontrolle der Luftfeuchtigkeit im Arbeitsbereich.

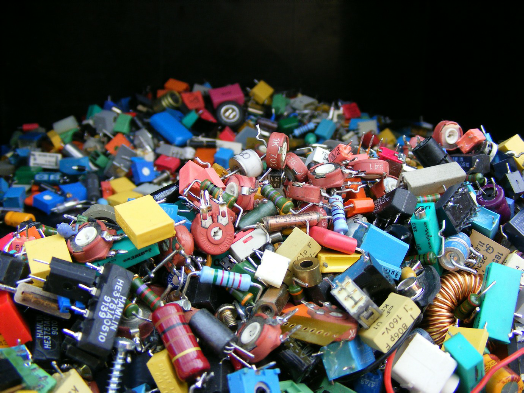

Impressionen zu NOS (NEW OLD STOCK) Baulementen für DIY und SERVICE

Was wäre eine Webseite ohne Impressionen zu NOS Bauelementen, die über HELKUEB oHG erhältlich sind.

Schon der Versuch, ein älteres Gerät zu reparieren scheitert oft an brauchbaren Ersatzteilen. Erfahrungsgemäss wird bei vielen Versandhäusern billiger China-Gammel verkauft.

Neuwertige Bauelemente (Transistoren, IC…) aus aktueller Produktion (oftmals CHINA Fakes) halten versprochene Grenzwerte und Parameter nicht ein. Die Folge sind Ausfälle und funktionslose Schaltungen nach Reparaturen. Ein extremer „Nervfaktor“.

An dieser Stell eist man gut beraten mit ECHTEN Bauelemnten - auch wenn diese aus den Jahren 1980… stammen. Nachweislich haben wir die Garantie, das diese über Helkueb angebotenen Ersatzteile absolut ECHT sind und aus Industriebeständen dieser Zeit stammen.

Zwischen den Jahren zwischen 1970 und 1990 (geschätzte Zahlen) gab es keine signifikanten CHINA FAKES auf dem Markt. Daher sind LED, Transistoren, Dioden, Spannungsregler, IC aller Art zu 100% reale Originalbauteile.

Bei LED (Leuchtdioden) haben wir bei Reparaturen die Erfahrung gemacht, das ältere Typen von Siemens, Valvo, Telefunken, Liteon oder HP (um nur einige Beispiele zu nennen) zuverlässiger und langlebiger sind als heutige LED. Die Leuchtstärke hingegen ist geringer - dafür das Leuchtbild „homogener“. Gerade hier macht sich eine ECHTE-ALTE LED in einem 70er oder 80er Jahre Gerät besser und erhält die Optik.

Ähnliche Erfahrungen wurden auch bei Operationsverstärkern der Typen LF351, 353, 355, 356 usw. berichtet - bei denen ORIGINALE aus den 80er Jahren bessere Werte aufweisen - als bei modernen Produktionen.

Beachten Sie bitte, das die Bilder urheberrechtlich geschützt sind.

Ersichtliche Namen und Marken dienen nur der Darstellung des Sachverhaltes.

Alle Markenrechte bleiben hierbei unberührt.

Informationen zu RoHS Konformität bei NOS Bauelementen

Die RoHS (Restriction of certain Hazardous Substances) Bestimmungen regeln die Verwendung von gefährlichen Substanzen. Alle älteren Bauelemnte können (müssen aber nicht) gefährliche Bestandteile aufweisen wie Blei, Cadmium, Quecksilber, Arsen usw. Dabei ist wichtig zu wissen, das auch in modernen Geräten durchaus gefährliche - und weit giftigere Stoffe verwendet werden.

Das Kind brauchte wieder einen Namen und so werden Regelunge geschaffen - um gefährliche Stoffe aus dem Gerätekreislauf zu entfernen. Blöd ist nur, wenn diese wiederum durch andere, noch gefährlichere Stoffe ersetzt. Nur diese stehen auf keiner Liste und somit ist der Einsatz wieder legal.

Daher ist es wichtig zu wissen, welche Bauelemente NICHT den RoHS Kriterien entsprechen. Definitiv zählen dazu alle ALTEN und HISTORISCHEN Bauteile, die als NOS angeboten werden.

Die Problematik ist, das es diese Bauteile in RoHS konformer Bauweise nur teilweise oder überhaupt nicht mehr gibt. Für die Reparatur älterer Geräte gelten daher Ausnahmeregelungen, wenn diese Bauelemte in bereits NICHT RoHS konformer Umgebung eingesetzt werden.

Hinzu kommt noch die Tatsache, das bleihaltige Bauelemnte nicht mit bleifreiem Lot gelötet werden dürfen.

Privatpersonen dürfen an ihren EIGENEN Geräten mit allen erdenklichen Bauelementen arbeiten.

Für neue, kommerzielle Konstruktionen hingegen gelten andere Regelungen für den Einsatz geeigneter Bauelemente.

Hinweis: Alle RoHS Informationen dieser Webseite sind unverbindlich!

Keine Gewähr für Richtigkeit publizierter Inhalte!

Fehler oder Irrtümer vorbehalten!

EPROM 2716,32,64,128,256,512,010,020…

Ersatzteil für Synthesizer, Geräte…

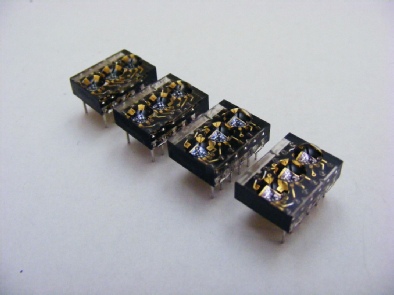

Linsen 7 Segment Ersatz für DL330M

Ersatzteil für Hameg Oszilloskop

LED 80er Jahre

Ersatzteil für DYNACORD Geräte 80s

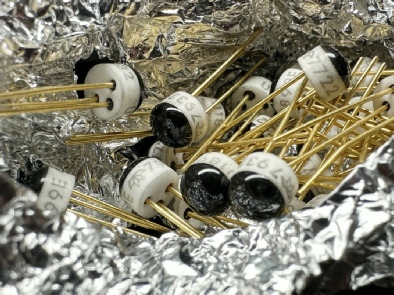

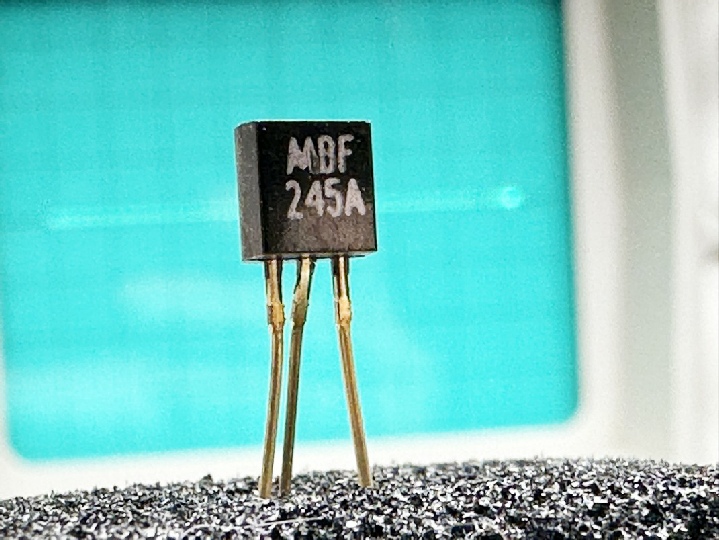

FET BF245A

Ersatzteil für UREI 1176 und DIY Projekte

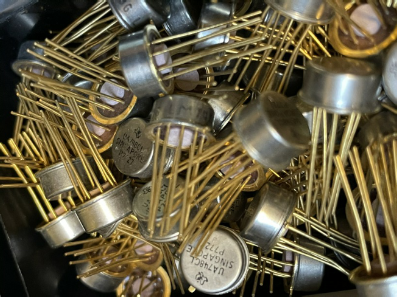

FET Spezial

Ersatzteil für Grossmembran Mikrofone

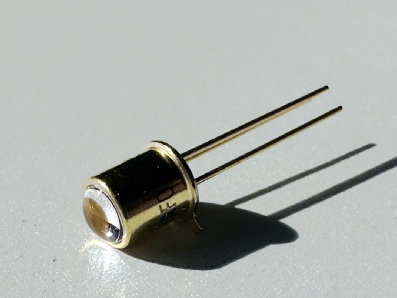

Fototransitor

Ersatzteil für LWL und Steuerungen

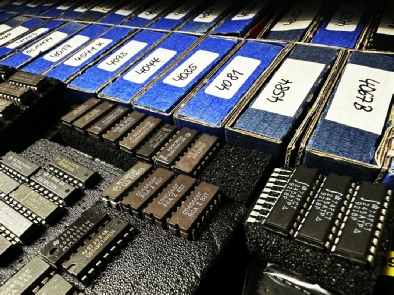

CMOS Bausteine der CD40xx Serie

Ersatzteil - universelle Anwendungen

Operationsverstärker

Ersatzteil analoge Mischpulte, Prozessoren

Lagerbestände HELKUEB oHG

Sortiert mit moderner Technik

DL330M von Siemens 7 Segment

Ersatzteil für Diverse Geräte

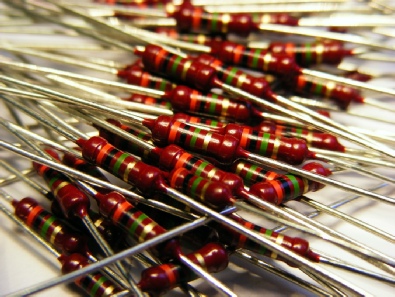

Kohleschichtwiderstände, 2MOhm 5% von Beyschlag für Servicearbeiten

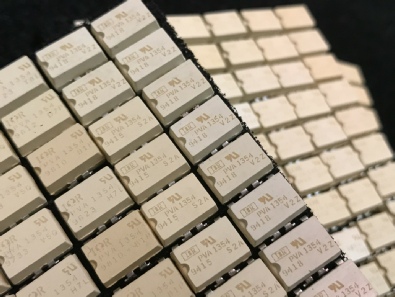

PVA 1354 - Analogschalter/Optokoppler

für Audioschaltungen, Koppelfelder…

Wir können an dieser Stelle nur eine kleine Auswahl verfügbarer Artikel zeigen, die in unseren DIY-Projekten und Servicebereichen verwendet werden.

Bei Bedarf nehmen Sie mir uns (*) KONTAKT auf oder wenden sich an die Firma HELKUEB oHG.

(*) Kleine Mengen, die privaten Bedarf decken und in Verbindung mit einer Anfrage bei uns stehen.

Gern übersenden wir Ihnen diese Artikel zur einer Kostenpauschale (Versand/Verpackung).

KEIN GEWERBLICHER VERKAUF über diese Seite!

KEIN VERKAUF an Gewerbetreibende mit Rechnung!

Lagerliste

Auch wir verfügen über Zugriff auf verschiedne Lagerstandorte unserer Kollegen.

Nachfolgende Liste erhält alle Informationen.

Bezeichnung                   Artikelnummer  Menge  Lager

     --------------------------------------------  -------------  -----  ------

     12064-12 LCD WITH BACKLIGHT                   G28047         1      W10031

Beachten Sie bitte, das alle Positionen nur unregelmässig aktualisiert werden.

Daher KEINE Garantie auf Vollständigkeit in Bezug auf Artikel und Menge.

Sollten Sie Bedarf an einer Postion haben, nennen Sie uns bitte die Lagernummer

und nehmen Kontakt mit uns auf.

Hinweis an Chipdealer: Wir kennen Einzelpreise bestimmter, seltener Bauelemente

sehr gut. Verschonen Sie uns bitte mit unrealistischen „Schnäppchenpreisen“ für

Einkäufer. Sollten Sie trotzdem Bedarf an bestimmten Teilen haben, sprechen wir

bei gewerblichen Anfragen gern über eine angemessene Spende an die DKMS.

Privatpersonen mit Hobbygedanken und realistischen Kleinmengen

werden gern mit geringen Preisen berücksichtigt. Vielen Dank!

KEIN VERKAUF an Gewerbetreibende auf Rechnung!

Materialliste_werkstattlager_berlin_kre_lager.pdf

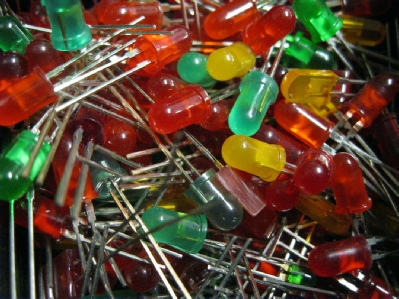

Unverbesserlicher Klassiker: Die Leuchtdiode - kurz LED genannt. In Geräten wie BBE-Maximizer, dbx166 oder Aphex Excitern verbaut - oder im Dynacord Mischpult als Flächenled mit abgerundeter Oberfläche. Auf dem Bild rechts als gelbe LED zu erkennen. Diese Vintage LEDs sind alle weitgehend verfügbar und erleichtern und die Restaurierung von alten Geräten aus den DJ, HiFi und Broadcast-Szene.

Informationen LED

Feldeffekt Transistor - kurz „FET“ als regelbarer Widerstand - Die Erfolgsgeschichte moderner Compressoren. Die Alternative oder das Gegenstück zum VCA/Blackmer-Circuit um Audiosignale in ihrer Amplitude zu verändern. Der FET arbeitet hierbei mit Hilfe einer Regelspannug als Stellglied und ermöglicht somit die externe Beeinflussung einer elektrischen Grösse - hier dem „Audio-Line-Signal“ das den Compressor durchläuft. Der BF245A wird als Klassiker gern in DIY Projekten des UREI 1176 verwendet und stellt nur eine kleine Auswahl verfügbarer und seltener FET dar…

PVA1354 - Photovoltaic Coupler - Ein vielseitiger - unbekannter Baustein. Seine Eigenschaften als Optokoppler machen ihn zu einem Multitalent. Ob Gleichpannung, Wechselspannung oder Audio-Signale - alle Signale lassen sich potentialfrei schalten. 200mA bei 100Volt - das sind Werte, die vollkommen ausreichend sind - für DIY Projekte und Entwicklungen im Studiobereich. Auch lassen sich durch Break-before-Make Schaltungen sehr hochwertige Audioumschalter realisieren.

Informationen PVA1354
