Die „alte“ Bastlerzeit der 80er-Jahre

Reale Elektronik-Läden gab es in fast jeder Stadt. Bauteile wie Widerstände, Transistoren, Lampen und Relais gehörten zum Warensortiment. Der Hobbybastler fand passende Kleinteile zum angemessenen Preis. Schleuderpreise wie heute gab es nicht - dafür aber Verfpgbarkeit, Beratung und brauchbare Qualität.

Typisch waren Kleinstmengen der Elektroniker. Mehr als 5 oder 10 Widerstände gingen selten über den Ladentisch. dentisch für wenige Pfennige (ja heute nennt man das Cent). Die Qualität stimmte - Bauteile kamen direkt von der Distribution - Fälschungen nahezu unmöglich. Eine ehrliche Welt.

Aktuell werden über das Internet grosse Mengen gefälschter Halbleitern verkauft. Eine extrem gefährliche Situation, wenn in sensiblen Systemen gefälschte Halbleiter ausfallen und ein Sicherheitsrisiko darstellen.

Elektronik soll Spaß machen und so richtet sich der Blick auf Originalbausteile bekannter Hersteller. Alternativ gibt es auch Angbote aus dem NOS (new old stock = neuwertige alte Lagerware) Sortiment. Je nach Anbeiter und Bauteil fast genauso preiswert wie Originalbauteile oder etwas teurer.

Der Vorteil liegt auf der Hand: Der Anwender erhält ORIGINAL Bauteile aus den Jahren 1960 bis 2000 (nur um eine Endjahreszahl zu nennen) die aus Industrie-Restposten bestehen. Für gewerbliche Anwender schwierig, denn oft entsprechen diese „alten“ Teile nicht den RoHS Bestimmungen (frei von benannten Schadstoffen). Für Privatanwender noch problemlos möglich, diese Teile zu verwenden. Ohnehin gibt es erhebliche Diskrepanzen - da moderne Bauelemente alte IC nicht im Ansatz funktionell abdecken.

10 uf dem Halbleitermarkt normal.

Elektroniker spüren, wenn benötige Komponenten schwierig oder zu astronomischen Höchstpreisen gehandelt werden. Die Alternativen „China-Fakes“ sind billiger - ob sie allerdings auch komplett Funktionieren ist fraglich.

Oft werden Kopien bekannter Markenhalbleiter angeboten - oder ausgelötete, ALTE Bauteile aufwendig abgeschliffen, neu bedruckt und verzinnt als NEU angeboten. Die Vielfalt der perversen Fälschungen reicht von plumter Ware mit Gebrauchsspuren bis hin zum perfekten Plagiat.

Wer billig kauft - kauft meistens doppelt. Da lohnt sich immer der Onlinehandel mit Empfehlungen oder der Fachhandel vor Ort… (wenn es diesen noch gibt).

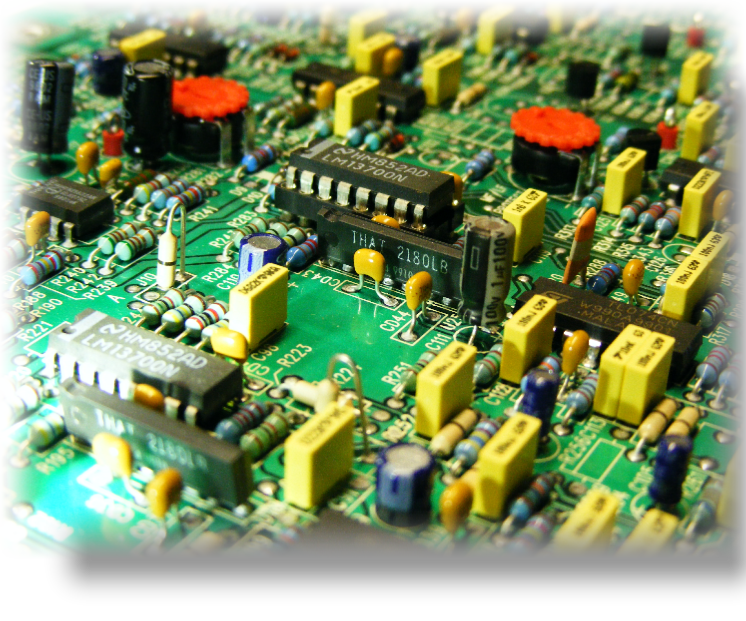

THT (Through Hole Technology)

(Durchsteckmontage)

Bauelemente in der „älteren“ Montagetechnik - auch THT genannt (THT Thrugh Hole Technology - Durchsteckmontage) sind in allen, älteren Geräten anzutreffen.

Robust in anwendugn und Montage bilden sie die Basis vieler Audio Geräten bis in das Jahr 2000.

Im Vergleich zu modernen SMD Bauteilen wird diesen „alten Klamotten“ ein besserer

und warmer Klang nachgesagt. Physiker streiten dies ab - Musiker hingegen belegen

es.

Wem darf man glauben? Dem Kittelträger im Labor - dem geschickten Marketing der modernen Zeit oder vielen Ohren geschulter Musiker…?

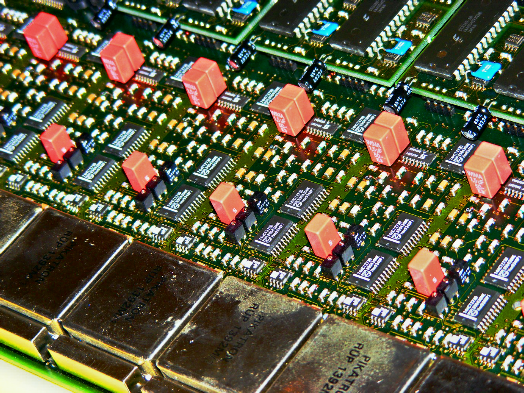

Leiterplatte mit THT und SMD

Leiterplatte eines grossen LAWO Mischpultes. Bestückt mit vielen SMD Bauteilen.

Jedoch hat man wichtige Koppelkondensatoren als „grosse“ THT Variante ausge-

führt. Der Entwickler hatte sicher einen Grund dafür - weshalb auch andere Komponenten im analogen Signalweg noch als grosse THT Variante ausgeführt wurden.

Das erklärt auch den Sound der alten, analogen Eingänge dieser Pulte.

Elektronische Schaltungen erfordern Material…

…einige Anmerkungen zu DIY Projekten und Reparaturen

Wir unterstützen die Idee „selbst“ Werkzeug in die Hand zu nehmen. Doch bevor sich Menschen in ihr persönliches Unglück begeben, zuvor ein paar Worte an die Vernunft.

Generell ist immer FACHKENNTNIS und VORSICHT angebracht - im Umgang mit elektrischen Geräten. Gegen Dummheit am Schraubstock können wir nichts unternehmen - auf die Gefahren des elektrischen Stromes hinweisen hingegen schon. Daher gilt der Grundsatz:

Warnhinweis:

Wir übernehmen KEINE HAFTUNG FÜR FOLGESCHÄDEN die sich aus Empfehlungen dieser Seite ergeben! Wir sind KEIN anerkannter Ausbildungsbetrieb und gedenken in keiner Weise, Ausbildungs- und Lehrinhalte in offizieller Form aus dem Elektronhandwerk zu vermitteln! Der Anwender handelt aus freuen Stücken und hat sich vor Verwendung der hier empfohlenen Schritte fachkundig zu informieren, ob er persönlich in der Lage ist, diese Arbeiten gefahrlos auszuführen. Diese Publikationen richten sich grundsätzlich immer NUR AN DEN LESER selbst!

Wir bewegen uns auf dem Bereich analoger Audiotechnik. Hier gelten andere Gesetze - geht es um Bauteile und Anwendung. Das, was in der Prozessortechnik kaum eine Rolle spielt - macht sich hier doppelt bemerkbar:

Qualität der Bauteile und Fälschungen…

Oftmals erhalten wir bei Bestellungen Ware unterschiedlicher Herkunft. Ursprung der Bauteile ist selten bekannt. Rennoemierte Versandhäuse bedienen sich oft an China Ware, die vermehrt aus dubiosen Quellen kommt. Dabei ist den Verkäufern oftmals nicht einmal bewusst, das es sich um Fälschungen oder Plagiate handelt.

Spannungsregler „ohne“ Inhalt - oder Transistoren, deren Kennwerte nicht im Ansatz dem Datenblatt entsprechen sind an der Tagesordnung. In diesem Geschäft wird betrogen. gelogen und gefälscht was das Zeug hält. Und oftmals haben Verkäufer und Fachhandel nicht einmal einen blassen Schimmer, das sie eine Fälschung verkaufen.

Bauelemente der Neuzeit und Plagiate…

Aktuelle Bauteile haben oft mit der Qualität aus den 70er und 80er Jahren kaum etwas gemeinsam. Erkennbar wird dies schon durch „merkwürdige“ Aufdrucke, die mit den herkömmlichen Bezeichnungen selten etwas gemeinsam haben. An Stelle eines National-Semiconduktor Lmxxx kommt ein LM von YTG - wobei kaum etwas über diese „Firma“ aus China zu erfahren ist.

Das Intenet schweigt sich aus - und wenn Informationen auftauchen - sind es fast immer die gleichen Seiten ohnen nennenswerten Inhalt.

Verwendet man die Chips, funktionieren Sie… fragt sich nur „wie lange“…? Der Signatur-Analyzer gibt Aufschluss und zeigt sichtbar, das erhebliche Unterschiede zwischen dem ORIGINAl und der Lieferung bestehen.

Extremer wird es dann, wenn sich diese „neuen“ Bauteile in Schaltungen vollkommen anders verhalten, als bisher eingesetze IC. Dies ist auch unterschiedliche Masken bei der Herstellung zurückzuführen.

Unverantwortliche Handlungsweise…

Ein schönes Beispiel sind die wenig professionellen Bilder von Bauelementen, die auf Stoff oder undefinierbaren Untergründen erstellt werden. Sichbar sind Stoffe oder blaue/rote Microfasertücher, die sich ERHEBLICH aufladen. Wer hier Bauteile einkauft, kann sicher sein, das der Verkäufer Schutzmassnahmen zu elektrostatischen Aufladungen ignoriert. Verpackt in handelsüblichen Tüten kommen die MOSFET Transistoren aus China in der Post an. Wehe dem der glaubt, das hier eine ESD gerechte Verpackung erfolgt.

Hier ist Vorsicht geboten - werden diese Bauelemente in kritischen Systemanwendungen eingesetzt.

Auktionshäuser und „CHINA“ Ware

Auktionshäuser sind eine beliebte Plattform für Kopien aller Art auf dem Halbleitermarkt. Oft werden gebrauchte Halbleiter ausgelötet, gereinigt und neu verzinnt in der Absicht, diese Bauteile als „Neuwertig“ zu verkaufen.

Das ist Betrug - der beim Käufer und Anwender selten auffällt - es sei denn, man verfügt über das notwenige Fachwissen und kann Zeichen des Betruges deuten.

Erkennbar sind diese an unregelmässig verzinnten Beinchen, schlechtem Aufdruck oder rauher Oberfläche, die zuvor abgeschliffen und neu bedruckt wurde. Nur wenige Hersteller haben in den 80er Jahren legal Bausteine umbedruckt - da hochwertigere IC gefertigt wurden (siehe TL074=rauscharm) aber in Folge der Nachfrage als TL084 (Normaltyp) verkauft wurden. Der Anwender bekam also unter dem Etikett des einfachen IC ein hochwertigeres. Das hatte nur wirtschaftliche Gründe ist kein Betrug gewesen, da der Käufer hochwertige Ware erhalten hat. Einige dieser seltenen Exemplare befinden sich bei uns im Halbleitermuseum. Aussen TL084 - unter der Schrift der Aufdruck TL074.

Oft werden gebrauchte Chips aufgearbeitet und als neuwertig verkauft. Gerade diese Kopien sind oftmals der Grund für ausgefallene Geräte und Probleme mit den Ersatzteilen. Es ist erstaunlich, wie sich Beschriftungen ähnlich sind - wobei am Gehäuse erkennbar wird, das WINKEL der Beinchen unregelmässig sind - und Reinigungs- und Lötzinnreste an den Gehäusen haften. Alles Indizien, das es sich hierbei um Fälschungen handelt.

Erstaunlich ist auch, das selbst preiswerte, oftmals nur Cent-Beträge kostende IC (Operationsverstärker der low Price Serien) trotzdem gefälscht werden. Hier machen die Fälscher aus China keinen Halt.

Qualität der Bauteile

Verglichen mit einem TL084ACN von Texas Instruments aus den 90er Jahren als Originalbauteil zeigten die „Fernost“ Nachbauten unterschiedliche Charaktereigenschaften. Für moderne Audiotechnik absolut unzureichend. Zusätzlich wirkt sich dies oftmals auf die Klangeigenschaften aus - was messtechnisch kaum zu erfassen ist.

Digitale Anwendungen

Mit Software & Co ist es nicht mehr getan. Programmieren kann man viel - jedoch keine analoge Schaltung auf einer Platine. Mit „Adruino“ oder „Raspberry pi“ werden wunderbare Dinge programmiert - die im analogen Bereich nutzlos sind. Analog ist analog - da helfen keine einfachen Prozessoren. DSP Programmierung ist davon weit entfernt - möchte man „echte“ analoge Hardware konstruieren.

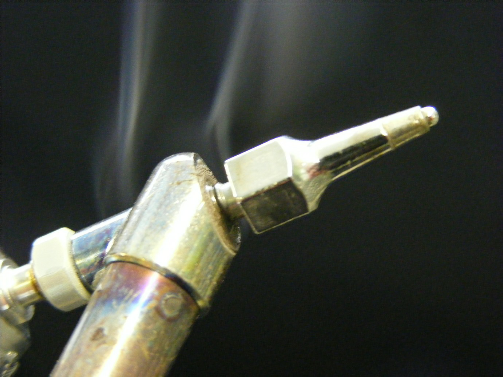

Werkzeug & Handwerk

Dazu muss der Anwender mit Lötkolben und Zinn umgehen - Zange und Multimeter benutzen…

Viele Anwender aus dem Computerzeitalter sind leider nachweislich handwerklich weniger begabt - und so sind mechanische Katastrophen aller Art vorprogrammiert.

Software lässt sich immer wieder „falsch“ programmieren. Dann passiert eben nichts - ein elektronisches Bauteil bietet genau EINE Chance - danach ist es defekt. Diese kostenintensive Erfahrung „hochgeknallter“ Bauelemente machen viele Neulinge.

„Schweinchen Schlau“ oder „Elektronik Peter 123“ aus dem Chat wissen nicht alles - und bevor die typischen Ratschläge der Superelektroniker aus dem Forum zuschlagen, geben wir nur einen Ratschlag mit auf den Weg:

Die Kombination aus „Lesen“ und „Learning by doing“

… und fragt einfach die netten Elektroniker mit über 25 Jahren beruflicher Erfahrung…

…die helfen Euch gern weiter…!

Wo?… na HIER!

Wir können durch unsere Tätigkeit der letzen Jahre

über eine Fachfirma auf ein externes Lager zugreifen.

IN diesem befinden sich zahlreiche Bauteile, die auch

wir in Projekten zum Behringer-DX-Umbau verwendet

haben.

Hier stehen auch Ersatzteile bekannter Geräte bereit -

angefangen von Knöpfen und Zubehör für Behringer

Geräte, die verwendet wurden. Durch Zusammenarbeit

mit anderen Radiosendern entstand so ein umfassendes

Ersatzteillager.

Gern geben wir kleine Mengen zum Selbstkostenpreis

weiter. Ein kommerzieller Handel ist dies nicht! Daher

auch KEINE Rechnungen!

Bei Bedarf schreiben Sie uns eine Mail - wir helfen gern

weiter, sofern es eine PRIVATE, NICHT KOMMERZIELLE

Anfrage ist.

Wie weisen darauf hin, das wir offiziell NICHT mit Bauteilen

handeln. Dies ist ein Service/Hilfeangebot an gleichgesinnte

Einrichtungen!

Stand 12/2022 (Alle Angaben ohne Gewähr! Kein kommerzieller Verkauf!)

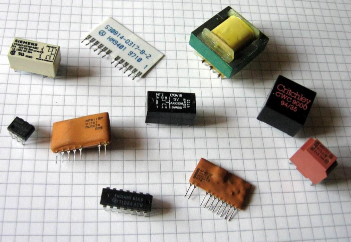

Auszug verfügbarer Ersatzteile aus dem Radio K.R.E. Lager für Studiogeräte aller Art:

Grafik LCD Display für Behringer DSP8024 oder DSP9024 mit LED Backlight

231-417-003

EUR 19,00

TFT Display NEC NL3224-AC35-01 für RTW Porta Monitor 1061/1062/1063

231-584-901

EUR 251,00 (begrenzte Menge)

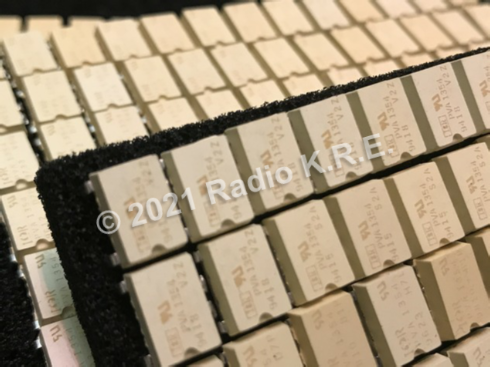

Optokoppler PVA 1354

Audio Analog Schalter

Für zahlreiche Modifikationen am Behringer DX1000/2000 verwendet

231-854-748

EUR 3,15 (ab 3 Stück EUR 3,00)

Optokoppler HSSR 8200

Universeller Audio Schalter

231-854-749

EUR 5,25

Optokoppler HCPL 3700

Für Call Detector im Studer Analog Hybrid

231-514-969

EUR 4,26

Operationsverstärker TL084CN / ACN (Texas Instruments ORIGINAL)

231-555-551

EUR 1,05

Relais SDS TQ2-5V (2x Um 5 Volt)

Monitpr Abschaltung Audio Signale und Koppelfelder

231-555-552

EUR 1,20

Relais SDS Bistabil 2 Spulen 3Volt / 2x Um

231-565-901

EUR 3,00

Murata HFS113F017 (Schleifenstromerkennung für Telefonhybride)

Für Studer Telefonhybrid Leitungserkennung

231-555-554

EUR 7,00

Murata AFM97F002 (Filterschaltung für Telefonhybride)

Für Selbstbau Telefonhybrid (aus den Jahren 2002 bis 2008)

231-000-541

EUR 12,50

Übertrager 815-7734 (Eingangsübertrager Yellowtec VIP1)

231-000-471

EUR 28,20

Übertrager 815-7729 (Ausgangsübertrager DI BOX)

Auch nutzbar für Yellowtec VIP1 und Aphex B/C Exciter

231-000-472

EUR 16,50

Röhre DF91 für Audio EXCITER

Verwendbar im Exciterprojekt 2010 (Broadcast Tube Audio Prisma)

231-001-002

EUR 10,50

Röhre 2SH27L für Mikrofon-Prozessor

Röhre ist bereits aus dem Metallgehäuse entfernt!

Verwendbar im Exciterprojekt 2010 (Broadcast Tube Audio Prisma)

231-001-004

EUR 10,50

MKL Eingangskondensator von Siemens (1µ0/63V)

231-858-001

EUR 2,51

MKL Eingangskondensator von Siemens (3µ3/63V)

231-008-857

EUR 2,88

MKL Eingangskondensator von Siemens (10µ0/63)

231-221-774

EUR 3,59

74FCT/PCT827

Hex-Buffer High Output Current

Für zahlreiche DIY Projekte

231-669-969

EUR 2,55

74FCT/PCT823

Hex-Register

Für zahlreiche DIY Projekte

231-721-941

EUR 2,15

74FCT/PCT841

231-858-774

EUR 1,95

74FCT/PCT863

231-548-837

EUR 1,95

Software EPROM für Behringer 8024

27C256 / Version 1.3

231-999-002

EUR 12,50

Software EPROM für behringer 9024

27C256 / Version 1.3

231-999-003

EUR 12,50

Software EPROM für Yellowtec VIP1 (Version 2.2)

27C256 / Version 2.2

231-858-701

EUR 12,50

Relais HAMLIN HE3751A0510

Relais 5Volt 1xEIN Reed mit Edelmetallkontakten für Audiosignale

231-552-910

EUR 3,10

Hinweis:

Alle Preise sind Selbstkostenpreise.

Versand nur Privat!

Mengen begrenzt!

Versand als DHL Paket bis 2kg für EUR 5,50

Bezahlung per Vorkasse Banküberweisung oder Paypal an Freunde.

Auch Selbstabholung in Elmshorn bei Hamburg möglich (Barzahlung) incls Becher Kaffee!

„Machmal benötigt man für ein Projekt spezielle Bauteile, die im normalen Handel nicht (oder nicht mehr) verfügbar sind“

Aus diesem Grund veröffentlichen wir erstmals Auszüge der Materialliste. Diese Bauteile sind nachfolgend aufgelistet. Bei Bedarf bitte eine unverbindliche Mail an uns senden.

Für Privatpersonen geben wir kleine Mengen zum Selbstkostenpreis ab. Bitte dazu die Art-Nummer angeben. Fragen zu Bauelementen werden nur bei Detailfragen beantwortet. (Keine Fragen wie: Ich suche Chip mit… der das kann…)

- NUR Kleinmengen an Privatpersonen!

- Gewerbliche Anfragen auf Rechnung werden NICHT bedient

- Versand als Paket für EUR 5,50 mit Einlieferungsnachweis

- Es gibt hier KEINEN WEBSHOP, da die Seite NICHT kommerziell genutzt wird!

- Anfragen per Mail

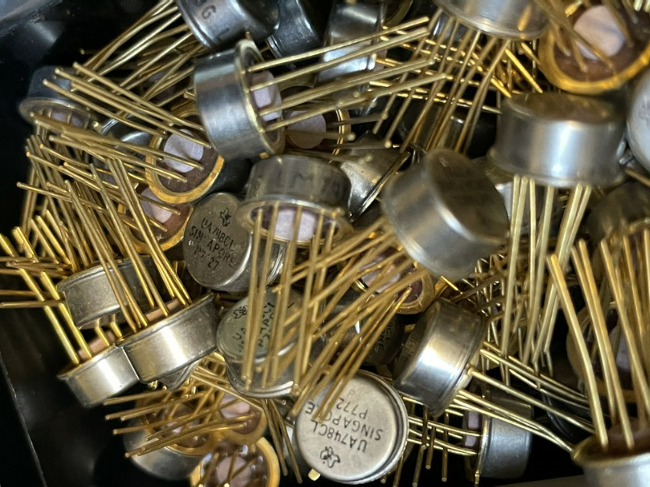

Originalbauteile von Texas Instruments

Nutzt man die richtige Quelle - bekommt man auch Original-Bauteile aus den 70er/80er und 90er Jahren. Plagiate gab es zu dieser Zeit nicht - und

aktuell dürfte es auch schwierig werden, einen am Markt bedeutungslosen

Operationsverstärker vom TYP LM741 im TO-Gehäuse zu kopieren.

Genau hier liegt der Reiz, Originalbauteile in analogen Schaltungen

einzusetzen.

DIY Projekte

Zukünftige DIY Projekte greifen diese „alten“ Chips erneut auf und setzen Akzente bei klanglichen Eigenschaften. Weit ab vom Wahn, den „rauschärmsten“ PREAMP zu entwerfen, suchen wir nach musikalischen Varianten.

Das dabei Ohren statt Spektrumanalyzer zum Einsatz kommen, dürfe

dem Audio-Freak klar.

Arduino und Raspi Fans müssen draussen bleiben!

Technik & Bauteilservice

Etwas aus der Klamottenkiste und Lagerbestand…

Integrierte Schaltungen - auch IC oder Käfer genannt - kamen ab den späten 70er/80er Jahren richtig in Mode.

Schnell etablierten sich die Bausteine in zahlreichen Bausätzen, DIY-Projekten (Bekannte Zeitschriften wie

ELO, Elektor, Elrad usw) trugen massgeblich zur Verbreitung und Publikation dieser „Chips“ bei.

Was heute von den Arduino- und Raspi Kids als lächerliche Hardware bezeichnet wird - bildete die Grundlage einer funktionfähigen Schaltung.

Ob analoge Bausteine - oder gespickt mit Digitalfunktionen - die kleinen Bausteine wurden schnell zum Besteseller und Grundbestandteil von elektronischen Schaltungen.

Wir können in Zusammenarbeit mit einem Fachbetrieb auf über 100.000 TTL IC zugreifen - alle in ORIGINAL-QUALITÄT. Im Klartext: Korrekt gelagert, keine CHINA Fakes (da TTL IC trotz aller Unkenrufe als Ersatzteil im Reparaturbereich verwendet wird) und alle Bausteine von bekannten Herstellern - wie Texas, Signetics…

Logikbausteine:

TTL-Logik (Transistor Transistor Logik) der Serie SN74000 von Texas Instruments. Dazu gehören auch Sonderbauformen der Serien 74S 74LS 74L 74ALS 74HC 74HCT 74FCT 74C 74PCT usw…

MOS und CMOS -Logik (Complementary Oxid Semiconductor) der Serie CD40xx von RCA oder Harris, Motorola…

Die Besonderheit bilden die seltenen Keramik-Typen - die nach wie vor zum Einsatz kommen.

Analoge und Spezial Bausteine der Serien LM CA TBA TCA TDA MC ZN XR HA uPA uPC U TL TLC und viele mehr.

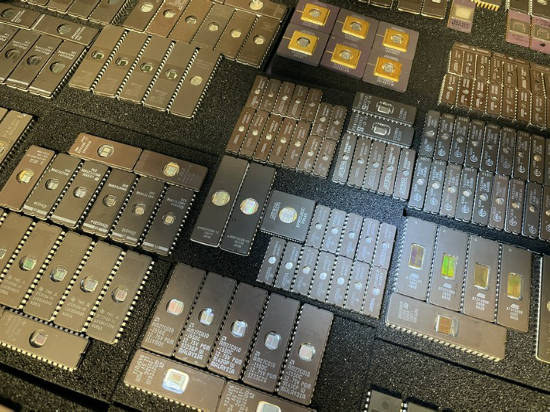

EPROM Bausteine der Serie 27 und 27C mit den bekannten Typen 16 32 64 128 256 512 010 020 040 080 1024 und viele mehr.

Der Hinweis auf die Verfügbarkeit ist KEIN kommerzieller Aufruf zum Verkauf - sondern ein Hinweis auf die Verfügbarkeit bei Reparaturen oder aussergewöhnlichen DIY Projekten.

Radio, Patientenfunk, Bauteile und der Zusammenhang

Konstruktion eigener Geräte im Team erfordert Material und Handwerk. Schaltungsideen auf Papier und in elektronischer Form bildeten die Grundlage zahlreicher Abhandlungen, die wir hier auf der Webseite kostenlos anbieten.

Dazu gehören auch benötigte Bauteile, deren Beschaffung schwierig sein kann.

Entwicklung eigener Geräte erfolgte für uns selbst - später mit der Idee anderen Einrichtungen Hilfestellung zu geben. Alles kostenlos - frei von der Absicht damit Gewinne zu erzielen.

Angeregt durch Nachfrage zu Projekten und Quellen für benötigte Bauteile haben wir beschlossen, im kleinen Rahmen benötigtes Material zum Selbstkostenpreis auf privater Basis weiterzugeben.

Kein kommerzieller Handel! Keine Rechnungen!

Bauteilbeschreibungen_V1_2.pdf

Bauteilpreise_fuer_Projekte_V1_1.pdf

Bauteilanfrage für Privatpersonen

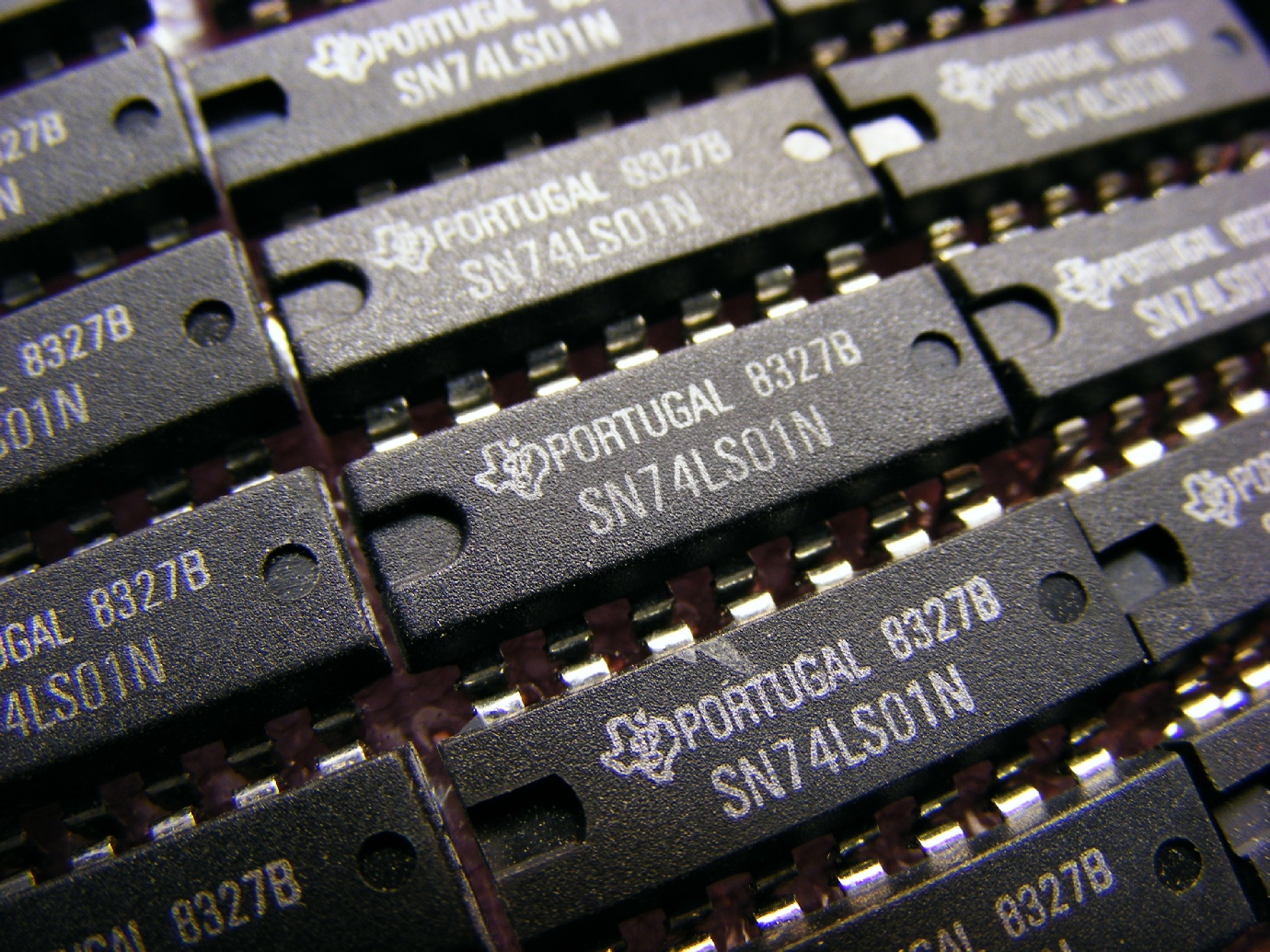

TTL Logikbausteine der Serie SN74xx

(TTL Transistor Transistor Logic)

SN7401N hier Date Code: 8327

Auch die bekannte Serie CD40xx (CMOS) hat ihre Existenzberechtigung, denn damit lassen schnell und einfach komplexe Logiksteurungen OHNE Prozessor realisieren.

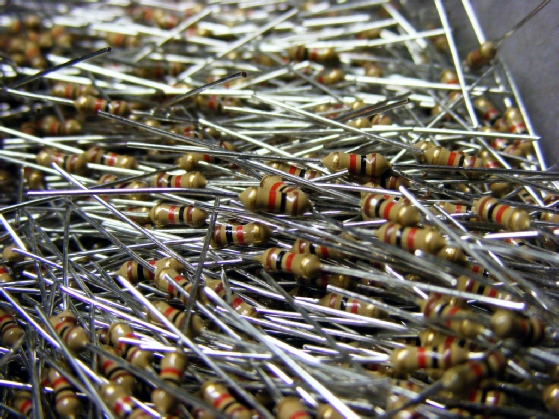

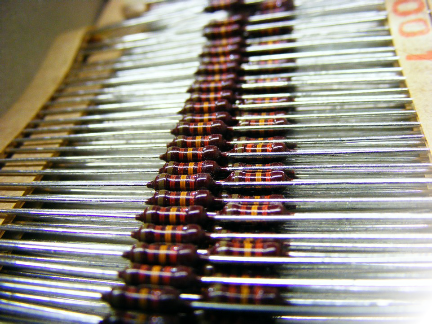

Kohleschichtwiderstand

Farbringe 12K Ohm 2% von Beyschlag

Bekannt auch als NOS (new old stock) Bauteil für Retro-Anwendungen. Originalqualität dieser Widerstände ist mittlerweile selten geworden. Aktuell im Trend sind SMD-Bauteile zur Miniaturisierung.

Kontroverse Diskussionen begleiten dieses Bauteil:

Auf Grund der höheren Rauschwerte wird’s dem Widerstand ein besseres Klangverhalten nachgesagt. Der für mich als Auto betriebene „Faule-Voodo-Zauber“ geschäftstüchtiger Verkäufer ist das Ergebnis mangelhafter Aufklärung.

Nachweislich ist mir bis heute keine Messung bekannt, die Klangverhalten von Bauteilen in Form einer auswertbaren Kennlinie beschreibt.

Viele „praktisch-menschliche Ohren“ belegen das Bauteile „ihren eigenen Klang haben“. Zahlreiche Versuche haben das bestätigt. Ob mechanischer Aufbau, Rauschverhalten oder Alter der Bauteile - viele unbekannten Faktoren spielen eine Rolle.

Unterschiede zum „Digital-Sterilen“ Sound der Neuzeit sind in vielen Fällen bekannt. Diskussionen zu Sinn und Unsinn von SMD Bauelementen in analogen Audiotechnik erspare ich mir als Autor.

Die Industrie suggeriert uns digitale Signalverarbeitung als Mass aller Dinge. Trotzdem veröffentlichen wir hier Ideen und DIY Projekte rund um analoge Technik mit genau diesen Bauteilen.

„Old School Parts“ haben ihre eigene Klangberechtigung.

…im Elektronikladen damals für 20 Pfennig pro Stück (heute inflationsbereinigt: 28 Cent)

Das typische Bauteil für den Elektroniker. Ob Vorwiderstand für eine LED oder in der Schaltung selbst.

Als THT (Through Hole Technology = Durchsteckmontage) für den Hobbyanwender perfekt geeignet. Moderne SMD (Surface-mounted device = Oberflächen Montiertes Bauteil) sind kaum - oder nur sehr eingeschränkt für den normalen Anwender nutzbar.

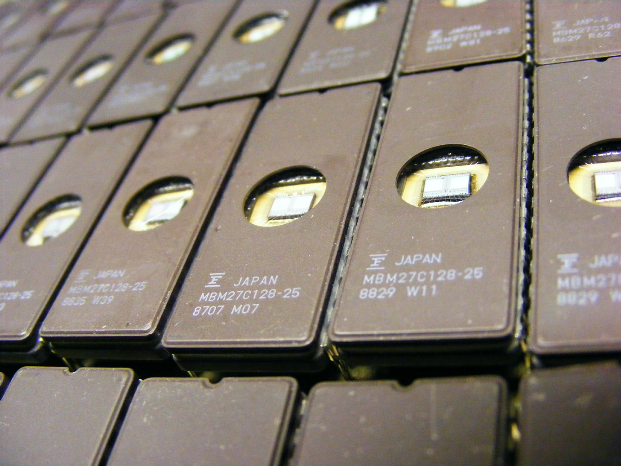

EPROM (nicht flüchtiger löschbarer nur LESE Speicher ROM)

speichern Dateninhalte über eingefrorene Ladungen. Diese lassen sich durch UV-Licht einer bestimmten Wellenlänge wieder „löschen“. Daher sind EPROM auch mehrmals verwendbar und stellen einen NICHT beeinflussbaren Festwertspeicher dar.

Nachteile:

- Programmänderungen nur durch Chipwechsel (Update der Software aufwendig)

- Grosse Bauform und hohes Gewicht

- Hoher Stromverbrauch (trotz CMOS Technik)

Vorteile:

- Programmierung NUR mit einem externen Gerät möglich

. Absolute Datensicherheit (kein Hacking der Betriebssoftware möglich)

- Zuverlässig über mehrere Jahrzehnte über

- Sehr robuste Arbeitsweise auch unter erschwerten Bedingungen

- Verwendbar als einfache „Porgrammierbare Logik“ im Vergleich zu Komplexen EPLD/FPGA

Wir können durch unsere Tätigkeit der letzen Jahre

auf das Lager einer Fachfirma zugreifen. Einen kleinen

Teil finden Sie in der Lagerliste auf der Webseite.

Sonderanfragen sind jederzeit möglich.

In diesem befinden sich zahlreiche Bauteile, die auch

wir in Projekten zum Behringer-DX-Umbau verwenden.

Ersatzteile bekannter Studio-Geräte - sowie Knöpfe

und Zubehör für Behringer Geräte erhalten sie auf

Anfrage. Durch Zusammenarbeit mit anderen Radio-

sendern entstand so ein umfassendes Ersatzteillager.

Gern geben wir kleine Mengen zum Selbstkostenpreis weiter. Kommerziellen Handel betreiben wir nicht - daher auch KEINE Belieferung an Gewerbetreibende! Keine extra Rechnungen!

Bei Bedarf schreiben Sie uns eine Mail - wir helfen gern

weiter, sofern es eine PRIVATE, NICHT KOMMERZIELLE

Anfrage ist.

Grössere Mengen deckt der Fachhandel. Wir weisen

darauf hin, das dies ein Service/Hilfsangebot für

gleichgesinnte Einrichtungen ist. Geld verdienen müssen wir damit nicht - somit sind auch Beratungsleistungen in überschaubarem Umfang kostenlos.

Beispiele verfügbarer Ersatzteilbestand (ohne Gewähr)

Behringer

Grafik LCD Display für Behringer DSP8024 oder DSP9024 mit LED Backlight

(oftmals werden die Original-LCD dunkler. Dann bietet sich hier ein hochwertiger

Ersatz an - im Vergleich zum Original-Ersatzteilpreis den wir erfahren haben in

Höhe von EUR 256,00 - liegt dieses Display bei rund 40 Euro. Das ist schon ein

erheblicher Unterschied zum Originalteil - das es ohnehin nicht mehr gibt).

Ausserdem haben wir noch ein paar Tipps auf Lager, was man dem 8024 und

9024 GUTES tun kann, damit er zuverlässiger läuft…

Software EPROM für Behringer 8024

Software EPROM für Behringer 9024

RTW

TFT Display NEC NL3224-AC35-01 für RTW Porta Monitor 1061/1062/1063 /1064 der älteren Versionen (Video RGB Display)

Der Porta Monitor benötigt manchmal ein neues Display, wenn das ALTE eine

schwaches CCFL-Backlight hat. Einige Firmen ersetzen dies durch LED - bei

anderen wird gleich der gesamte Monitor gewechselt. Wir haben noch wenige

dieser Ersatz TFT-Monitore zur Verfügung. Zu Preisen geben wir nur auf Anfrage

Auskunft - da wir keine kommerziellen Anfragen bedienen.

DIY-Projekte

Optokoppler PVA 1354

(Photovoltaic-Coupler - ein Optokoppler, der mit BOSFET Technik auch Audiosignale

schaltet, ein optimaler Relaisersatz - in verschiedenen Anwendunngen, als Schalter

in Fernstartsystemen mit Game/Mousepad und diversen Schaltungen im Behringer

DX-Mischpult)

DIY-Projekte

Optokoppler HSSR 8200

(Optokoppler, wie PVA134 - nur höherer Isolationswiderstand - was das kapazitive

Übersprechen bei Audio-Signalen betrifft. „AUS“ ist hier wirklich „AUS“. Leider auch

teurer und seltener das IC. Bei uns in geringen Mengen aber noch erhältlich)

DIY-Projekte

Optokoppler HCPL 3700

(Optokoppler mit Gleichrichter/AC Eingang - zur Auswertung der damals wichtigen

Rufwechselspannung an Telefonhybriden - auch CALL-Detector genannt)

DIY-Projekte

Operationsverstärker TL084CN / ACN (Texas Instruments ORIGINAL)

(Der universelle und einfache VIERFACH-OP, nicht zwingend modern - aber preiswert -

und allemal dem billigen NJM4558 überlegen - der leider in vielen China-Gurken -

und auch alten Behringer Geräten - zu finden ist. Als OP macht der TL084 in der

rauscharmen Version des TL074 eine gute Figur - auch zum Trotz vieler Kritiker,

die sich mit hochwertigen 10 Euro OP´s rühmen…)

DIY-Projekte

Relais SDS TQ2-5V (2x Um 5 Volt)

(Universelles Kleinrelais, das wir in verschiedenen Schaltungen eingesetzt haben,

auch für NF-Signale)

DIY-Projekte

Relais SDS Bistabil 2 Spulen 3Volt / 2x Um

DIY-Projekte (Telefonhybrid, Erkennung analoge Telefonleitung)

Murata HFS113F017 (Schleifenstromerkennung für Telefonhybride)

(Umbau und Erweiterung von alten Telefonhybriden von Studer, eela-Audio und
D&R)

DIY-Projekte (Telefonhybrid)

Murata AFM97F002 (Filterschaltung für Telefonhybride)

(Damaliges DIY Projekt zwischen 1997 und 2002 - dem Radio KRE Telefon-Hybriden.

Mittlerweile werden gebrauchte Hybride so preiswert verscherbelt - da lohnt kein DIY

Projekt mehr im Zeitalter von SKYPE und anderen Medienplattformen…)

DIY-Projekte

Übertrager 815-7734 (Eingangsübertrager Yellowtec VIP1)

(alternativ auch als Eingangsübertrager im VIP1 zu verwenden. Ultralinear

im Bereich von 20 bis 20.000Hz - sogar etwas darüber)

DIY-Projekte

Übertrager 815-7729 (Ausgangsübertrager DI BOX)

DIY-Projekte (Röhrenexciter)

Röhre DF91 für Audio EXCITER

(Eine einfache - aber effektive Kleinsignalröhre, direkt geheizt - daher

auch geringe Erwärmung)

DIY-Projekte (Röhrenexciter)

Röhre 2SH27L für Mikrofon-Prozessor

(Eine einfache - aber effektive Pentode, geeignet für Spannungen ab 80Volt -

Kleinsignalröhre, direkt geheizt - daher auch geringe Erwärmung)

DIY-Projekte

MKL Eingangskondensatoren von Siemens (1µ0/63V 3µ3/63V 10µ0/63)

DIY-Projekte

LED Treiber 74FCT827 / 74PCT827 (für zahlreiche DIY Projekte)

(diese IC eigenen sich als BUFFER und Schutztreiber für Signale, die mit

der Studiowelt kommunizieren)

Yellowtec

Software EPROM für Yellowtec VIP1 (Version 2.2)

… und jene Bauteile, die hier nicht aufgelistet werden.

Anfragen werden per Mail über KONTAKT beantwortet!

CMOS Bausteine Serie 40xx 45xx sowie 74HC/HCT

Zahlreiche Bausteine für DIY Projekte

Die bekannte Logikfamilie ermöglicht schnelle und unkomplizierte Schaltungen, mit denen sich Studiohardware steuern lässt.

EPROM der Serie 27xxx

Speicherbausteine

Mittlerweile selten geworden sind die älteren Bausteine der Serie 2716, 2732, 2764 und jene C-MOS Typen. Wir verfügen über alle Typen in gelöschtem Zustand und können diese noch mit Programmen versehen.

Für Reparatur und Modifikation von Studiogeräten sind Bauelemente oder Ersatzteile erforderlich. Spezielle Teile sind selten oder schwer zu erhalten.

Bauteile (Lagerliste extern)

(Ohne Gewähr auf Verfügbarkeit)

Technik - Material und Bauteil Service (*)

(*) keine kommerzielle Dienstleistung
